Стенд-тренажер «Отработка технологических операций по сборке и утилизации боеприпасов»

Описание

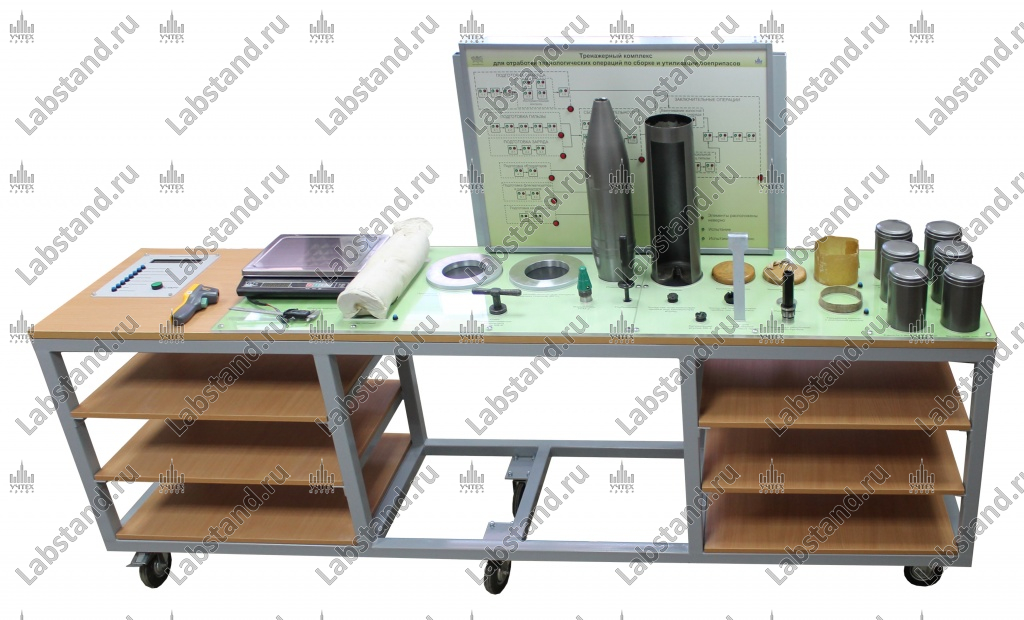

Выполнен в виде мобильной напольной рамной конструкции, состоящей из лабораторного стола, светодинамического стенда и стойки для размещения ЭВМ.
Включение и выключение технологического процесса сборки боеприпасов осуществляется с пульта исполнителя на лабораторном столе и сопровождается звуковым и световым сигналами.
Светодинамический стенд представляет собой плоское цветное изображение потоков подготовки и сборки артиллерийского выстрела в полном соответствии с существующими инструкциями МО РФ, наклеенное на основу из фанеры толщиной не менее 8мм, окантованную профилем из ПВХ толщиной не более 100мм. Стенд имеет светодиодную динамическую индикацию перемещения элементов боеприпасов по последовательности выполняемых операций сборки боеприпасов. Логикой действия стенда управляет встроенный в панель исполнителя модуль сбора и анализа информации на базе контроллера. Модуль сбора и анализа информации имеет разъем для подключения к ЭВМ.
Модуль сбора и анализа информации обеспечивает регистрацию следующих параметров элементов боеприпасов на лабораторном столе: местоположение элементов боеприпасов и инструмента на столе, местоположение элементов боеприпасов и инструмента на объекте сборки.
Полученные и зарегистрированные модулем сбора и анализа информации данные в режиме реального времени отображаются на светодинамическом стенде планшете и на экране ЭВМ.

В комплект ««Тренажерный комплекс для отработки технологических операций по сборке и утилизации боеприпасов»» входят:

1. Светодинамический стенд – не менее 1шт.
2. Лабораторный стол — не менее 1шт.
3. Стойка для размещения ЭВМ – не менее 1 шт.
4. Паспорт – не менее 1 шт.
5. Инструкция по эксплуатации – не менее 1 шт.
6. Макеты составных частей боеприпасов – не менее 1 комплект.
7. Мерительный и поверочный инструмент – не менее 1 комплект.
8. Методические указания – не менее 1 шт.

1. Основные характеристики комплекса:

Электропитание светодинамического стенда, регистрирующей и коммутационной аппаратуры должно осуществляться от 2-х фазной сети напряжением 220 В и частотой 50Гц. Потребляемая мощность не более 1,75 кВт.
Габаритные размеры лабораторного стола (ДхШхВ) не более, мм 2500х550х1500
Габаритные размеры светодинамического стенда (ДхШхВ) не более, мм 900х100х600
2. Основное оборудование комплекса:

Таблица 1
№ Наименование Краткая характеристика, технические требования Кол-во
1 Пульт исполнителя Панель плоского типа, установленная на силовой раме, включает в себя органы управления запуском и остановки процесса сборки боеприпасов, графические индикаторы измеряемых параметров, модуль сбора и анализа информации. не менее 1 шт.
2 ЭВМ Диагональ экрана не менее 15,6 дюймов; оперативная память не менее 1024 Мб; жесткий диск не менее 160 Гб; процессор с тактовой частотой не менее 1,8 ГГц; манипулятор типа «мышь». не менее 1 шт.
3 Лабораторный стол Рама габаритными размерами не более 2500х550х1500мм изготовлена из стального проката покрытого эмалью и снабжена колесами с фиксаторами, обеспечивающими её неподвижность при работе и мобильность при перемещении. На лабораторном столе размещаются датчики положения элементов боеприпасов и контрольно-измерительного инструмента. На раме смонтирован пульт исполнителя, столешница из ЛДСП размерами, не более 2500х400 мм, контрольные точки расположения макетов составных частей боеприпасов для контроля этапов и последовательности их сборки — не менее 8 шт.; полки для хранения макетов составных частей боеприпасов, мерительного и поверочного оборудования — не менее 6 шт. не менее 1 шт.
4 Стойка под ЭВМ Компьютерный стол из ламинированного ДСП, размеры не менее 700х500х800 мм не менее 1 шт.
5 Макеты составных частей боеприпасов Снаряд – не менее 1 шт., Гильза — не менее 1 шт., Заряд полный — не менее 1 шт., Взрыватель — не менее 1 шт., Капсюльная втулка — не менее 1 шт., Крышка нормальная заряда — не менее 1 шт., Крышка усиленная заряда — не менее 1 шт., Тесмяное кольцо к усиленной крышке — не менее 1 шт. не менее 1 комплект
6 Мерительный и поверочный инструмент Размеднитель — не менее 1 шт., Флегматизатор — не менее 1 шт., Холостая пластмассовая пробка под взрыватель — не менее 1 шт., Проходное калибр-кольцо для контроля центрирующих утолщений — не менее 1 шт., Проходное калибр-кольцо для контроля ведущих поясков — не менее 1 шт., Проходная резьбовая калибр-пробка для контроля резьбы очка под взрыватели — не менее 1 шт., Глубиномер для контроля расстояния до среза разрывного заряда под взрыватель — не менее 1 шт., Ключ № 8 для вывинчивания пластмассовых пробок — не менее 1 шт., Ключ №11 для вывинчивания капсюльных втулок — не менее 1 шт. не менее 1 комплект
7 Пирометр Прибор для измерения температуры на поверхности объекта бесконтактным способом не менее 1 шт.

3. Комплекс обеспечивает выполнение следующего перечня работ:
• Изучение элементной конструкции боеприпасов и комплектующих элементов.
• Изучение контрольно-измерительного инструмента и технологических материалов, применяемых при сборке боеприпасов.
• Основные технологические операции подготовки и сборки артиллерийских выстрелов.
• Индикацию последовательности выполнения операций сборки на светодинамическом стенде.
• Регистрацию правильности выполнения операций исполнителями на ЭВМ.
